МАРКИРОВКА ТРУБОПРОВОДА [БЕЗОПАСНОСТЬ ТРУБЫ LOTO]

Маркировка трубопровода [Безопасность Трубы LOTO]

В технологической структуре любого предприятия присутствует большое количество различных трубопроводных магистралей. Не промаркированные трубы ведут к ошибкам при сервисных/ремонтных работах, как следствие, риску возникновения аварий и других негативных последствий:

  • Техногенные аварии - предприятие несет убытки, выплачивая страховые выплаты и компенсации.
  • Простои объекта - потеря профессиональной репутации вследствие нарушения контрактных обязательств. Маркировка труб осуществляется в соответствии с требованиями ГОСТ 14202-69. Цветовая идентификация укрупненных групп трубопроводов осуществляется в соответствии с требованием ГОСТ 14202-69.
 ОСНОВНЫЕ ТРЕБОВАНИЯ, ПРЕДЪЯВЛЯЕМЫЕ К МАРКИРОВКЕ ТРУБОПРОВОДОВ:
  • Маркер трубопровода указывает направление потока
  •  Маркер трубы имеет определенный цвет идентификации в зависимости от транспортируемой субстанции
  •  Маркер содержит название транспортируемого химиката/ вещества (полностью)
  • Маркер содержит химический символ транспортируемого вещества

Маркировка кабеля и провода [Электроника ЦОД]

Идентификация провода необходима не только при прокладке кабеля, но также при модификации сети и осуществления ремонтных работ. Кроме того, идентификация провода и кабеля важна с точки зрения безопасности. Самым простым и эффективным решением для идентификации является маркировка кабеля и провода. Ясная и подробная система идентификации проводов неизбежно сэкономит большое количество времени. Маркировка делает легким ремонт и инсталляцию, помогая инженеру локализовать проблему. Крупнейший поставщик готовых решений для маркировки кабеля и провода компания BRADY предлагает целый ряд принтеров для термотрансферной маркировки. Маркировка кабеля и провода может быть двух видов: самоклеящаяся и неклеевая, термотрансферные решения BRADY позволяют печатать этикетки обоих типов на любом из своих принтеров. Если вас интересует маркировка провода - советуем обратить внимание на принтер этикеток BRADY BMP21-Plus, компактный и удобный, с большим выбором материалов. Маркировка кабеля требует устройства посерьезнее. В первую очередь познакомьтесь с портативным принтером этикеток BRADY BMP71. Обладая внушительным функционалом специально для печати маркировки для кабеля, он не занимает много места и снабжен ручкой для переноски к месту маркировки.

МАРКИРОВКА КАБЕЛЯ И ПРОВОДА [ЭЛЕКТРОНИКА ЦОД]
самоламинирующиеся маркеры

Самоламинирующиеся маркеры

Самый эффективный и удобный способ маркировки провода от 2 мм до 56 мм Самоламинирующийся маркер представляет собой пленку, имеющую матовую непрозрачную часть – для нанесения маркировки и прозрачную часть – для защиты уже нанесенной маркировки от различных, в том числе механических воздействий. Вся полоска имеет специальное клеевое покрытие, полимеризующееся при надавливании. Прозрачная часть прочно защищает надписанное поле маркера, обеспечивает надежную маркировку даже на загрязненной поверхности кабеля. Маркировку с использованием самоламинирующегося маркера можно производить на любом этапе монтажа. Маркеры Brady отличаются прекрасной устойчивостью к внешним воздействиям, к абразивному истиранию

Маркеры на картах

Самый простой способ маркировки кабеля и провода.

Готовый маркер снимается с карты и оборачивается вокруг провода.

 Карты с цифровыми самоклеящимися кабельными маркерами.

 Цвета: белый, красный, желтый, оранжевый, синий, зеленый, коричневый, черный

маркеры на картах
Плоские кабельные маркеры

Плоские кабельные маркеры

Это наиболее дешевый способ маркировки кабелей и проводов как на концах, так и в середине. Он обеспечивает:

• доступность маркировки - можно наносить идентификационную информацию на принтере любого типа или вручную. Объем информации ограничен только размером этикетки

• экономичность - этикетки такого типа самые дешевые по сравнению с другими типами

• маркировку кабеля и провода любого диаметра

 BRADY предлагает этикетки из более чем 180 пленочных материалов. Наиболее популярен полиэстер, как наиболее дешевый пленочный материал. Но также применяются и другие материалы в зависимости от требований к среде эксплуатации.

Пластиковые клипсы

Пластиковые клипсы

Пластиковые клипсы – известный и популярный способ маркировки кабелей и проводов в защищенных малоразветвленных сетях. Пластиковые клипсы белого и желтого цветов с цифровыми и буквенными значениями позволяют создавать легенду любой сложности на кабеле и проводе. Клипса представляет собой разомкнутое кольцо, которое поставляется на специальном «стерженьке» с направляющими. Стерженек имеет на конце расширяющийся «рожок» для облегчения установки клипсы на провод или кабель.

Сменный маркер для провода и кабеля Ademark

Контейнеры Ademark изготовлены из прозрачного ПВХ. Сменный маркер представляет собой прозрачный контейнер с двумя каналами - один для кабеля или провода и второй для маркера. Специальная форма контейнеров позволяет адаптировать их под кабели различных диаметров. Существует семь размеров контейнеров, которые предназначены для кабелей с внешним диаметром от 1.3 до 24 мм.

 • легкость смены идентификатора - его просто вставляют в гнездо

• надежность крепления - контейнер со вставкой случайно удалить довольно сложно

 • температурный диапазон: от -40°С до +60°С

термотрансферный принтер BRADY

Маркировка автомобильных шин - решение, выбранное опытным путём

Нашим оборудованием маркируют золотые слитки и автономные космические спутники. Мы подберём решение и для вашего бизнеса.

С ноября 2020 года вступит запрет на производство, импорт, оборот и вывод из оборота немаркированных шин. Дистрибьютерам и производителям отныне нужно наносить дополнительную маркировку на всю продукцию. Маркировочные знаки с индивидуальным кодом будут содержать информацию обо всем цикле производства шины (от создания до покупки). Механика их получения уже проработана, но способ нанесения маркировки выберут производители и поставщики.

Для решения задачи по маркировке шин мы предлагаем использовать этикетки, напечатанные на термотрансферных принтерах BRADY (США), компании со 100-летней историей, которая является лидером в промышленной идентификации.

Необходимые для печати принтеры:

 • BBP12 (печать до 500 этикеток в день) - артикул brd195566;

• BBP i5100 (печать до 5 тыс. этикеток в день) - артикул brd149458;

 • BBP i7100 (печать до 7 тыс. этикеток в день) - артикул brd149046

Эти модели оснащены системой центровки во время печати, которая обеспечивает точность нанесения информации.

После того, как этикетка была распечатана и наклеена на протектор, мы провели следующие испытания:


Шину с маркировкой помещали в воду и снег, пыль, грязь и бросали с высоты. Стойкость к повреждениям проверяли в разных климатических условиях. Для этого промаркированные колеса перевозили из одного региона в другой (между дилерскими центрами). Тесты показали, что принтеры BRADY справились с задачей. Ни в одном из случаев этикетка не отклеилась, а QR код на ней не стерся. Он легко считывался разными сканерами. Все это возможно благодаря высокой четкость печати принтеров BRADY.

Размер наклейки заказчик может выбрать по своему усмотрению. Маркировку можно проводить даже в холодном боксе. Оригинальный клеевой состав превосходно держится на неровных поверхностях резины и склеивается с поверхностью уже при 0°С градусов. При этом хранение допускается от -20°С до +70°С. В этом температурном диапазоне этикетка не отклеится.

 Использование оригинальных расходных материалов BRADY (красящее вещество-риббон и ленты) при создании маркировки, даже при длительной эксплуатации этикетки, гарантируют высокую читаемость знаков и наличие этикетки в месте приклеивания, а не на полу.

Термотрансферные принтеры BRADY – это собственная маленькая типография на столе, с помощью которой вы сможете печатать этикетки с единым или уникальным кодом для шин в нужном дизайне, количестве и с автоматической сериализацией. И не зависеть от цен на типографские услуги, не тратить время на согласование задачи с подрядчиком, а также иметь возможность печатать минимальные тиражи маркировки от 1 штуки.

Шины Cordiant
Лабораторная маркировка [Лаборатория]

Лабораторная маркировка [Лаборатория]

Продукция компании Brady для лабораторной идентификации разработана для применения в биотехнологической, сельскохозяйственной, экологической отраслях и судебно-медицинской исследовательской деятельности. Решения компании Brady подходят для применения в лабораторной практике различных направлений: в области патологии, гистологии, хроматографии или в других областях науки, Специально для решения задач по прослеживанию контейнеров для проб была разработана линейка новых продуктов, соответствующих списку следующих требований: Этикетки должны соответствовать размерам используемых пробирок, предметных стекол и луночных планшетов. Этикетки должны быть читаемыми и понятными для всех и при любом освещении. Этикетки должны иметь длительный срок службы при использовании в неблагоприятных условиях, включая хранение в заморозке, воздействие жидкого азота, помещение в автоклав и в горячую водяную баню, а также быть устойчивыми к воздействию растворителей, таких как ксилол, диметилсульфоксид и этанол. Требуется использование простой системы нанесения и считывания штрихкода, позволяющей исследователям включать в этикетку большее количество информации и значительно снижающей возможность ошибки вследствие человеческого фактора.

Маркировка для производства электроники [Электроника]

  Материалы BRADY для маркировки элементов, используемых в производстве печатных плат, могут выдерживать температуру до 260 ° C в течение 5 минут наряду с мощными воздействиями химических веществ.

 Clean Liner Technology, CLT (Чистая линия/подложка) – технология производства специальных этикеток для систем автоматического нанесения на печатную плату. В процессе производства CLT-этикетки переносятся на новую подложку, что исключает присутствие остатков клея и материала по краям. Этикетки THT CLT могут быть использованы в таких автоматизированных системах, как SMT-автоматы поверхностного монтажа компонентов (с использованием питателя Brady ALF для подачи этикетки в автомат) и других аппликаторах, например, Brady BSP. CLT-технология обладает рядом преимуществ, обеспечивающих качество и бесперебойность нанесения маркировки:

● Адгезив ТНТ-этикеток исключает просачивание и прилипание этикетки к подушке аппликатора

●Отсутствие «бумажной» пыли за счет перемещения этикетки на новую подложку, что предотвращает засорение головки аппликатора

● Исключен разрыв подложки при натяжении подмотчиком в системах автоматического нанесения.

 Этикетки THTCLT выполнены на базе высокотемпературного материала B-727

Маркировка для производства электроники [Электроника]

Материал B-727 обеспечивает прослеживаемость при пайке волной припоя, в инфракрасной камере или печи, а также струйной или ультразвуковой мойке.

 ● Выдерживает температуру до 350 °С при пайке в печи или волной

 ● Отмывку плат в промывочных жидкостях Vigon и Zestron и других растворах

● Может использоваться при монтаже как сверху, так и снизу

 Печать 2D кодов возможна на принтере BRADY IP или BP-PR. В зависимости от количества информации в коде рекомендуется использовать модели с разрешением 600 dpi при высокой плотности.

*Подбор риббона зависит от выбранного принтера, пожалуйста обратитесь к вашему менеджеру ЮМП.


таблица
таблица 2

Данные для заказа риббонов для печати на этикетках BRADY CLT


Маркировка в автопромышленности

Прослеживаемость производства шасси

Маркировка стальной рамы толщиной 2,5 мм. (нанесение VIN номера). Маркировочная система интегрирована в производственную линию и объединена в единую систему с PLC (программируемый логический контроллер). Детали подаются в маркировочный комплекс роботом. Автоматически закрывается кабина, закрепляется деталь и при получении подтверждения «Деталь установлена», PLC даёт команду контроллеру SIC Marking на запуск процесса маркировки. По окончании маркировочного цикла кабина открывается, и робот вынимает промаркированную деталь. Оборудование:

• Интегрируемый аппарат i80 + контроллер E4 (современный аналог: e10-i83)

• Шумоподавляющая кабина

 • 2 встроенных воздушных цилиндра с блокировочной системой для повышения безопасности во время процесса маркировки

• Пневматическая кабина (4 распределителя – регуляторы, смазка и фильтры)

Характеристики маркировки:

• 22 символа на строку 6 х 3 мм - шрифт OCR, матрица 5х7

 • Дата / Время / Строка / Тип детали

• Образец: 06/01/00/10/52/34/1/TU

Производительность:

 • 800 маркировок / день

 • Время на маркировку: 5 сек.

 • Уровень шума: 80 dB при закрытой кабине / 110 dB при открытой

Маркировка в автопромышленности
Маркировка шатунов

Маркировка шатунов

Оператор устанавливает на цилиндрическую ось 3, 4 или 6 шатунов. Маркировка запускается нажатием кнопки «Старт». Шатун автоматически закрепляется благодаря воздушным цилиндрам, 7 сенсоров распознают тип детали, толщину и количество деталей. Маркировочная голова опускается в рабочую позицию и наносит серийный номер на деталь, номера наносятся с использованием функции Сериализация, т.е. каждый последующий номер задаётся с приращением.

 Оборудование:

 • цилиндрическая ось для размещения шатунов

• два линейных устройства с воздушным цилиндром для закрепления

• один воздушный цилиндр ответственный за вращение шатуна в обе позиции для маркировки

 • одна пневматическая ось Z для перемещения маркирующей головки

• голова ударно-точечной маркировки – размер маркировочного окна 240 х 80 мм

• пневматическое устройство

 • кабина со встроенным PLC одновременно служащая панелью управления

 • маркировочный контроллер C98 (современный аналог- контроллер e10)

 • устройство безопасности: экран с трех сторон и сверху

 • освещение в передней части

Маркировка оси кронштейна

Комплекс располагается в шумопоглощающей кабине. Оператор вручную помещает деталь в зону маркировки, закрывает дверцу кабины и нажимает кнопку «СТАРТ». Цикл маркировки начинается автоматически: деталь определяется, закрепляется и маркируется (невозможно открыть дверцу во время процесса – она блокируется электромагнитом). Цветовой индикатор показывает стадию процесса. После сигнала оператор может вынуть деталь с набитым серийным номером. В данном комплексе используется стандартная функция контроллера SIC Marking – автоматическое приращение серийного номера.

Оборудование:

шумопоглощающая кабина

 • система позиционирования и закрепления детали

 • кабина со встроенным PLC (программируемый логический контроллер) • кнопки и световые индикаторы

 • ударно-точечный интегрируемый аппарат i50 установлена на стандартную стойку (современный аналог: i53)

• контроллер C98 с клавиатурой (современный аналог: контроллер e10) • система датчиков и сенсоров

маркировка оси кронштейна
Нанесение идентификационного номера транспортного средства (VIN номер)

Нанесение идентификационного номера транспортного средства (VIN номер)

В настоящее время широко распространено нанесение VIN номера устаревшими способами – с помощью заранее изготовленных штампов или керном вручную. Эти методы не удовлетворяют современным требованиям маркировки транспортных средств в силу низкого качества надписи, высокой вероятности ошибки, отсутствия защиты от несанкционированного нанесения дубликата VIN номера. Широкое распространение в России получили автоматизированные комплексы по маркировке производства SIC Marking. Оборудование наносит идентификационный номер ТС (VIN) в полном соответствии с ГОСТ 51980–2002 и европейским ISO 3779-1983. В России оборудование SIC Marking уже работает на большинстве предприятий, производящих автомобили и автобусы: GM-АвтоВАЗ, Renault (Автофрамос), Hyundai (ТагАЗ), Isuzu (Северсталь авто), Mercedes-Benz (ЕвоБус Русслэнд), Nissan Manufacturing Rus, группа ГАЗ.

Маркировка VIN номера может осуществляться 2 способами:

1. Ударно-точечная маркировка производится путём нанесения на поверхность металла серии точек, множество которых формируют сплошную линию надписи. Процесс маркировки производится механическим способом при помощи колебаний твёрдосплавного наконечника под действием электромагнитного поля.

 2. Маркировка прочерчиванием производится путём вычерчивания сплошной линии твердосплавным наконечником. Это способ позволяет достичь максимального качества маркировки при минимальном уровне шума.

Ударно-точечная маркировка

Как правило большинство предприятий выбирает более экономичный вариант нанесения VIN номера при помощи ударно-точечной маркировки. При этом нанесение VIN номера осуществляется портативными аппаратами как коммерческой серии e1-p123, так и промышленной e10-p123.

Оператор сканирует карту комплектации с нанесенным номером в штрих коде. Код передается в контроллер, после чего запускается цикл маркировки. Перед нанесением маркировки контроллер проверяет номер на предмет отсутствия дубля в предыдущих номерах. История номеров сохраняется в контроллере и по мере заполнения памяти контроллера переносится в информационную базу предприятия. Для улучшения качества маркировки возможно использование портативного аппарата с электромагнитным прижимом, который позволяет жёстко фиксировать маркировочный аппарат относительно кузова/рамы в процессе маркировки.

ударно-точечная маркировка
маркировка прочерчиванием

Маркировка прочерчиванием

В случаях, когда главный критерий при подборе оборудования – максимальное качество наносимой информации, когда текст должен наносится только сплошной линией производители автомобильной техники выбирают оборудование которое наносит VIN номер методом прочерчивания. SIC Marking для решения этой технической задачи предлагает аппарат e8-i113s. Номер сканируется с карты комплектации или передается системой управления конвейером. Оператор подводит маркировочный комплекс к месту нанесения VIN номера, приводит в действие фиксирующие механизмы и подводит упор под место маркировки, после чего запускается цикл маркировки. Перед нанесением маркировки контроллер проверяет номер на предмет отсутствия дубля в предыдущих номерах. История номеров сохраняется в контроллере (около 100 последних номеров). Система имеет встроенную защиту от неправильной маркировки: нет фиксации, не правильное место маркировки и т.д. Для каждого конкретного случая разрабатывается специальная оснастка, которая позволяет жёстко позиционировать маркировочный аппарат относительно кузова/рамы автомобиля.

Варианты оснастки:

• инерционный подвес маркирующего комплекса

тележка с аппаратом на выдвигающейся опоре

 • пневматический/электрический зажим и фиксация на кузове

• пневмоподдержка места маркировки с обратной стороны для избегания прогиба металла

• роботизированный комплекс

• камера для проверки качества наносимой маркировки

Маркировка двигателей на примере Ярославского Моторного Завода

В декабре 2009 года в компании Автодизель был реализован проект по маркировке 6-ти цилиндровых двигателей ЯМЗ-236 и 8-ми цилиндровых ЯМЗ-238.

Маркировка двигателей на примере Ярославского Моторного Завода

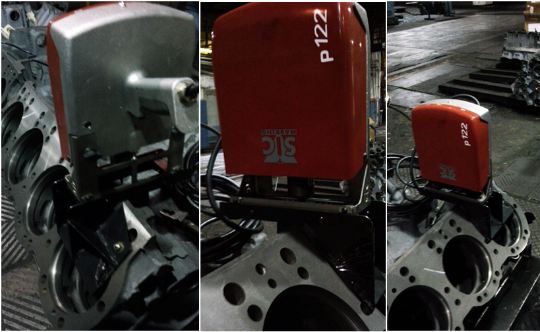

Для решения задачи по маркировке ДВС было предложено портативное ударно-точечное оборудование e8-p122 SIC Marking (современный аналог: e10-p123) и специальная крепежная оснастка. Крепёжный элемент позволил надёжно забазировать аппарат на сложной наклонной поверхности блока цилиндров. Аппарат e8-p122 имеет отверстие для крепления подвесного крюка. Применение системы маркировки SIC Marking в компании Автодизель позволило:

1. Сократить время маркировки в 27 раз! Достигнутое время маркировки двигателя – 11 секунд

 2. Получить стабильную и качественную маркировку каждого символа. Глубина маркировки - 0,5 мм

 3. Исключить влияние человеческого фактора и снизить вероятность возникновения ошибок в тексте маркировки

 4. Соответствовать требованиям последней редакции сертификата ISO 9000

 5. Выполнить условия для поставки двигателей на экспорт с 2010 года
